Technoleg a chymhwysiad papur tywod sy'n gwrthsefyll dŵr
Apr 22, 2025
Gadewch neges

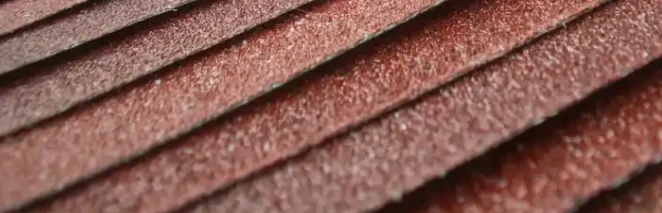

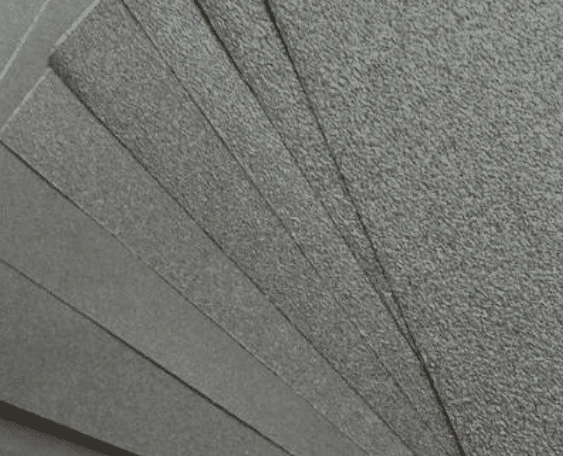

Mae papur tywod sy'n gwrthsefyll dŵr, a elwir hefyd yn bapur tywod dŵr, yn fath o sgraffiniol wedi'i orchuddio wedi'i gynllunio'n benodol ar gyfer prosesau malu gwlyb. Mae'n defnyddio papur latecs sy'n gwrthsefyll dŵr neu bapur Kraft wedi'i drin â diddos fel y deunydd sylfaen a bondiau ocsid alwminiwm neu rawn sgraffiniol carbid silicon yn gadarn â gludyddion resin i ffurfio strwythurau dalen neu rolio. Mae ei nodweddion nodedig yn cynnwys ymwrthedd dŵr cryf, gan ganiatáu iddo gael ei socian mewn dŵr am gyfnodau hir heb i'r grawn sgraffiniol ddatgysylltu; Yn ystod malu gwlyb, mae malurion yn cael eu cario i ffwrdd gan lif dŵr, gan atal clocsio ac ymestyn ei oes i bob pwrpas; Mae'n cynnwys ystod eang o feintiau graean o P60 i P3000, yn llawer uwch na phapur tywod sych cyffredin, ac mae'n arbennig o addas ar gyfer sgleinio manwl uchel; Mae malu gwlyb yn lleihau llygredd llwch, yn gwella'r amgylchedd gwaith, ac yn lleihau'r risg o ffrwydrad. Fe'i defnyddir yn helaeth mewn meysydd modurol, gwaith coed, gwaith metel, a meysydd eraill, sy'n gallu prosesu pren, arwynebau paent, carreg a deunyddiau eraill, ac mae'n cynnal dulliau malu dŵr a malu sych, gan gynnig effeithlonrwydd uchel a chost-effeithiolrwydd.
I. Diffiniadau a nodweddion craidd
1.1 Diffiniadau Sylfaenol
Mae papur tywod gwrth -ddŵr yn sgraffiniol wedi'i orchuddio ag arbennig sydd wedi'i gynllunio ar gyfer malu gwlyb. Yn y bôn, mae'n cael ei ffurfio trwy gyfuno caledwch uchel sgraffiniol â deunyddiau sylfaen sy'n gwrthsefyll dŵr trwy broses arbennig, gan greu dalen neu offer siâp rholio â galluoedd malu y gellir eu rheoli. Yn ôl safon JB/T 7499-2006, rhaid i bapur tywod gwrth-ddŵr fodloni'r gofyniad perfformiad o gynnal strwythur malu cyflawn wrth ymgolli, a rhaid i'w gryfder tynnol gwlyb gyrraedd dros 75% o'i gyflwr sych.
Tabl 1 Tabl Cymharol Perfformiad Gwlyb Paramedrau Papur Tywod sy'n Gwrthsefyll Dŵr
| Eitem Paramedr | Safon cyflwr sych | Gofyniad Gwled y Wladwriaeth | ||
| Cryfder tynnol (kn/m) | Yn fwy na neu'n hafal i 27.0 | Yn fwy na neu'n hafal i 22.4 | ||
| Elongation (%) | Yn fwy na neu'n hafal i 3.5 | Yn fwy na neu'n hafal i 4.5 |
1.2 Nodweddion Craidd
(1) Sefydlogrwydd Gwlyb Wet: Trwy dechnoleg addasu resin, mae'r swbstrad yn cynnal sefydlogrwydd dimensiwn hyd yn oed ar ôl amsugno dŵr, gan osgoi problem shedding gronynnau sgraffiniol a achosir gan ehangu papur tywod traddodiadol pan fydd yn agored i ddŵr.
(2) Effaith hunan-lanhau: Mae fflysio parhaus malurion malu yn ôl cyfrwng dŵr yn ymestyn oes torri effeithiol y papur tywod 40-60% o'i gymharu â malu sych.
(3) Rheoli Tymheredd: Mae'r broses malu wlyb yn lleihau cronni gwres ffrithiannol, gan ei gwneud yn arbennig o addas ar gyfer trin deunyddiau sy'n sensitif i wres fel haenau epocsi.
II. Dadansoddiad Deunydd a Strwythurol

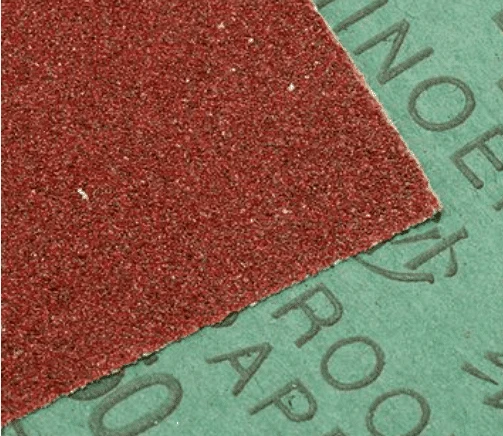

2.1 Cyfansoddiad deunydd sylfaen
(1) Papur sylfaen sy'n gwrthsefyll dŵr: Wedi'i wneud o fwydion pren ffibr hir wedi'i gyfuno ag asiantau cryfder gwlyb, mae ei fynegai tynnol gwlyb yn fwy na neu'n hafal i 25 n · m/g (yn unol â mesuriad Prydain Fawr/T 465.2).
(2) Deunydd sylfaen latecs: Mae papur tywod pen uchel yn mabwysiadu strwythur cyfansawdd tair haen (Ffigur 2):
Haen uchaf: Rhwyll ffibr polyester wedi'i drwytho â resin, gan ddarparu fframwaith sy'n gwrthsefyll gwisgo
Nghanol: Haen latecs micro-fandyllog, gan gyflawni hidlo swarf malu
Haen waelod: Papur kraft dwysedd uchel, gan sicrhau cryfder strwythurol

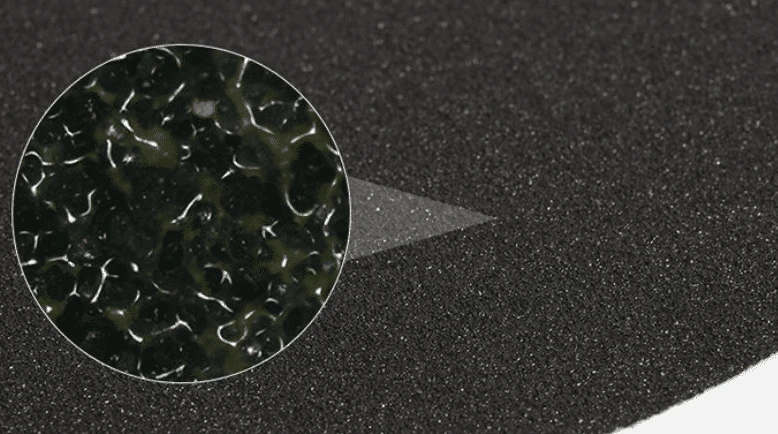

2.2 System sgraffiniol
| Math sgraffiniol | Caledwch (Mohs) | Ystod Cais | Ystod maint gronynnau nodweddiadol | |
| Carbid silicon (sic) | 9.5 | Di-fetel/pren/haenau | P80-P150 | |
| Alumina (Al₂o₃) | 9.0 | Metel/plastig | P240-P200 | |
| Alwminia zirconia (zral₂o₃) | 8.5 | Aloi superhard / aloi titaniwm | P400-P250 |
2.3 Technoleg Bondio
Mabwysiadu'r broses "halltu graddiant":
Primer wedi'i orchuddio ymlaen llaw: Mae emwlsiwn acrylate yn ffurfio haen angori
Prif haen gludiog: Resin epocsi + system gyfansawdd resin ffenolig, wedi'i draws-gysylltiedig a'i wella ar 120 gradd
Addasiad Arwyneb: Mae cotio fflworocarbon yn lleihau adlyniad malurion malu (ongl gyswllt> 110 gradd)
Iii. Datgodio'r broses weithgynhyrchu
3.1 Llifoedd Cynhyrchu Allweddol
(1)Cyn-driniaeth deunyddiau sylfaen:
Triniaeth Corona: Gwneud gwerth dyne arwyneb y papur yn fwy na neu'n hafal i 50 mn/m
Glud sylfaen cotio: Rheoli'r goddefgarwch trwch o fewn ± 2 μm
(2) Proses sandio:
Tywodio electrostatig: Cyflawni cyfradd sefyll grawn tywod o dros 95%
Arsugniad gwactod: Sicrhewch fod gwerth CV dosbarthiad sgraffiniol yn llai na 5%
(3) Proses ôl-halltu:
Popty tri cham: Cyn-halltu ar 80 gradd → prif halltu ar 120 gradd → yn tymheru ar 90 gradd
3.2 Pwyntiau Rheoli Ansawdd
(1) Prawf cneifio deinamig: Yn ôl safon GB/T 7707, dylai cryfder cneifio'r papur tywod ar gyfradd o 25mm/min fod yn fwy na neu'n hafal i 12n/cm.
(2) Prawf Gwrthiant Dŵr: Yn unol â JB/T 7499-2006, ar ôl 5 cylch gwlyb sych, dylai'r gyfradd shedding gronynnau sgraffiniol fod yn <3%.
(3) Prawf effeithlonrwydd malu: Defnyddiwch blât prawf safonol (caledwch y lan 80A), a chofnodwch y tynnu deunydd fesul ardal uned (g/cm²).
Iv. System Gwerthuso Perfformiad
4.1 Dangosyddion Perfformiad Sylfaenol
Graean: Yn unol â safon GB/T 9258, mae nifer y grawn sgraffiniol fesul centimetr sgwâr yn dilyn dosbarthiad cyfres geometrig.
Eiddo gwrth-glogio: Trwy system resin ffenolig wedi'i haddasu, mae cyfradd clocsio pore'r papur tywod wrth falu haenau olew yn llai na 15%.
Hyblygrwydd: Fel y'i pennir gan GB/T 12967.6, gellir plygu'r papur tywod i silindr φ10mm heb gracio.
4.2 Dulliau Profi Proffesiynol
(1)Prawf grym torri:
Offer: Cetol M3 Peiriant Profi Ffrithiant a Gwisg
Amodau: 10n pwysau arferol, cyflymder cylchdro 200 rpm
Mynegeion: Cyfaint tynnu deunydd fesul amser uned (mm³/min)
(2) Dadansoddiad garwedd arwyneb:
Offerynnau: Profwr garwedd Marsurf M400
Baramedrau: Gwall ailadroddadwyedd o werth RA <0.01 μm
V. senarios cais nodweddiadol
5.1 maes cynnal a chadw modurol
Atgyweirio wyneb paent: Defnyddiwch bapur tywod P1000-P2000 ar y cyd â padiau malu dŵr i gyflawni cyfradd tynnu croen oren o dros 90%.
Malu Rhan Blastig: Defnyddiwch bapur tywod carbid silicon i drin bymperi ac osgoi crafu'r deunydd sylfaen.
5.2 Diwydiant Prosesu Pren
Dodrefn pren solet: Defnyddir papur tywod P240-P400 ar gyfer llyfnhau grawn pren.
Deunyddiau argaen: Mae papur tywod P600-P800 mewn cyfuniad â phwti dŵr yn sicrhau splicing di-dor.
5.3 maes gweithgynhyrchu llwydni
Castio Precision: Gan ddefnyddio papur tywod alwmina zirconia i drin ceudod y mowld, mae'r cywirdeb dimensiwn yn cael ei wella 0.02mm.
Proses sgleinio: Ar y cyd â past malu diemwnt, cyflawnir arwyneb tebyg i ddrych (Ra <0.05μm).
Anfon ymchwiliad
