Papur kraft a phapur latecs yn y diwydiant papur tywod
Apr 25, 2025
Gadewch neges
dywod
Papur latecs a phapur kraft mewn papur tywod

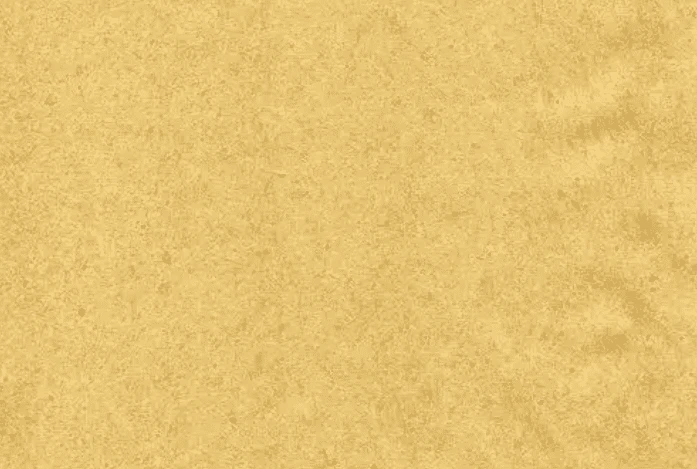

Papur Kraft
Gwneir papur Kraft o fwydion pren sylffad o goed conwydd ac fe'i cynhyrchir ar beiriant papur gwifren hir. Mae'n ymddangos mewn melyn-frown neu gannu gwyn.
Mae ei hyd rhwyg yn fwy na 6,000 metr, gyda gwrthiant rhwyg uchel a chryfder byrstio, yn ogystal â hyblygrwydd a chyfeillgarwch amgylcheddol. Defnyddir y fersiwn heb ei drin ar gyfer pecynnu diwydiannol, tra bod gan y fersiwn cannu (SBS) arwyneb llyfn ac mae'n addas ar gyfer argraffu pen uchel. Fe'i defnyddir yn helaeth mewn pecynnu bwyd, amlenni a swbstradau lamineiddio electronig (fel FPC/PCB).
Papur latecs
Gwneir papur latecs trwy orchuddio latecs naturiol a gellir maint ei wyneb i wella ymwrthedd lleithder ac amsugno inc.
Mae'n hyblyg, yn gwrthsefyll gwisgo, yn gwrthsefyll rhwygo, ac mae ganddo sefydlogrwydd argraffu rhagorol. Mae'n addas ar gyfer pecynnu llyfrau, cylchgronau, bwyd a meddygaeth gwrth-leithder. Yn y maes diwydiannol, fe'i defnyddir fel swbstrad ar gyfer byrddau cylched electronig a gasgedi dargludo gwres. Yn y maes meddygol, mae'n gweithredu fel deunydd sylfaen ar gyfer gorchuddion anadlu. Yn y maes addurniadol, gall efelychu grawn pren a gwead lledr.
I. Esblygiad papur kraft: o ddeunydd pecynnu i ddeunydd sylfaen diwydiannol
1.1 Gwreiddiau Hanesyddol
Gellir olrhain hanes papur kraft yn ôl i'r chwyldro technoleg pwlio cemegol yng nghanol y 19eg ganrif.
Ym 1857, dyfeisiodd Hutton y dull pwlio cemegol, a oedd yn cynnwys coginio pwysedd uchel o ffibrau pren mewn toddiant sodiwm hydrocsid i gynhyrchu "mwydion kraft" gyda chryfder wedi'i wella'n sylweddol am y tro cyntaf.
Ym 1883, roedd aeddfedu’r broses pwlio sylffad yn galluogi gwir gynhyrchu diwydiannol papur kraft. Defnyddiwyd papur Kraft cynnar yn bennaf ar gyfer pecynnu halen a disodlodd becynnu lliain traddodiadol yn gyflym oherwydd ei wrthwynebiad rhwyg a'i briodweddau gwrth-leithder.
1.2 Priodweddau Deunyddiol
Strwythur ffibr: Wedi'i wneud yn bennaf o fwydion pren meddal, gyda hyd ffibr yn amrywio o 2 i 4 milimetr, gan ddarparu cryfder tynnol uchel i'r papur.
Gwrthiant dŵr: Mae gan bapur Kraft heb ei drin gyfradd amsugno dŵr o lai nag 8%, sy'n golygu ei fod yn addas i'w ddefnyddio mewn amgylcheddau llaith.
Triniaeth arwyneb: Gellir cymhwyso proses galender i gyflawni gorffeniad llyfn ar un neu'r ddwy ochr, gan fodloni gofynion argraffu.
1.3 Proses Gynhyrchu
Mae'r broses gynhyrchu fodern o bapur Kraft yn cynnwys tri cham: pulping, gwneud papur, ac ôl-brosesu.
Maddoliff: Mae sglodion pren yn cael eu coginio, eu golchi a'u cannu i ffurfio mwydion. Y paramedr allweddol yw'r rhif kappa (sy'n rheoli lliw mwydion heb ei drin).
Ffurfiadau: Mae mwydion yn cael ei ffurfio yn we wlyb ar beiriant papur gwifren hir ac yna'n cael ei ddad -ddŵr i gynnwys lleithder 50% yn adran y wasg.
Ôl-brosesu: Mae hyn yn cynnwys uwch -raddfa (i wella llyfnder), cotio (i wella ymwrthedd olew), a phrosesau eraill.
1.4 Meysydd Cais
Deunyddiau pecynnu: Defnyddir papur Kraft gradd bwyd ar gyfer pecynnu bwydydd sych fel ffa coffi a blawd, cwrdd â safonau FDA.
Deunyddiau sylfaen diwydiannol: Fel y papur sylfaen ar gyfer papur tywod, mae papur kraft gyda phwysau o 120-150g/㎡, ar ôl cael ei orchuddio â latecs, yn cael ei wneud yn bapur tywod sy'n gwrthsefyll dŵr.
Ceisiadau Creadigol: Gellir gwneud papur kraft golchadwy yn fagiau cefn a waledi, ac ar ôl triniaeth arbennig, gall wrthsefyll mwy nag 20 golchiad.
II. Papur latecs: Esblygiad diwydiannol rwber naturiol
2.1 Datblygiad Hanesyddol
Deilliodd papur latecs o dechnoleg brosesu rwber naturiol ar ddechrau'r 20fed ganrif. Yn y 1920au, datblygodd Dunlop y broses ewynnog latecs, a ddefnyddiwyd i ddechrau wrth gynhyrchu matres. Yn y 1950au, aeth papur latecs i mewn i'r maes argraffu fel math newydd o swbstrad wedi'i orchuddio, a denodd ei hyblygrwydd a'i argraffadwyedd sylw'r diwydiant.
Yn y 1920au, datblygodd Dunlop y broses ewynnog latecs, a ddefnyddiwyd i ddechrau wrth gynhyrchu matres.
Yn y 1950au, aeth papur latecs i mewn i'r maes argraffu fel math newydd o swbstrad wedi'i orchuddio, a denodd ei hyblygrwydd a'i argraffadwyedd sylw'r diwydiant.
2.2 Priodweddau Deunyddiol
Cyfansoddiad: Yn cynnwys 15% - 30% latecs naturiol, gyda llenwr calsiwm carbonad wedi'i ychwanegu i wella stiffrwydd.
Priodweddau Ffisegol: Mae elongation ar yr egwyl yn cyrraedd 500%, ac mae ei wrthwynebiad sgrafell dair gwaith yn well na phapur synthetig.
Priodoleddau amgylcheddol: Bioddiraddadwy ac nid yw'n cynhyrchu sylweddau gwenwynig fel deuocsinau wrth eu llosgi.
2.3 Proses Gynhyrchu
Mae craidd cynhyrchu papur latecs yn gorwedd wrth reoli'r broses cotio:
Paratoi swbstrad: Defnyddiwch bapur Virgin 60-80g/㎡ gyda llyfnder uchel a sefydlogrwydd dimensiwn.
Gorchudd latecs: Gwnewch gais gan ddefnyddio gorchudd cyllell, gyda phwysau cotio o 15-25g/㎡.
Sychu a halltu: Sychwch ar 120 gradd gydag aer poeth i sicrhau croesgysylltu'r haen latecs yn llwyr.
2.4 Ardaloedd Cais
Argraffu a phecynnu: Fe'i defnyddir ar gyfer blychau pecynnu cosmetig pen uchel, gan ganiatáu ar gyfer prosesau fel stampio poeth ac argraffu UV.
Sgraffinyddion diwydiannol: Yn gwasanaethu fel y deunydd sylfaenol ar gyfer gwregysau tywod. Mae hyblygrwydd papur latecs yn galluogi'r gwregysau tywod i gydymffurfio ag arwynebau crwm wrth eu prosesu.
Cyflenwadau Meddygol: Ar ôl sterileiddio, fe'i defnyddir ar gyfer gorchuddion llawfeddygol, gan gynnig gwell anadlu na rhwyllen traddodiadol.
Anfon ymchwiliad
