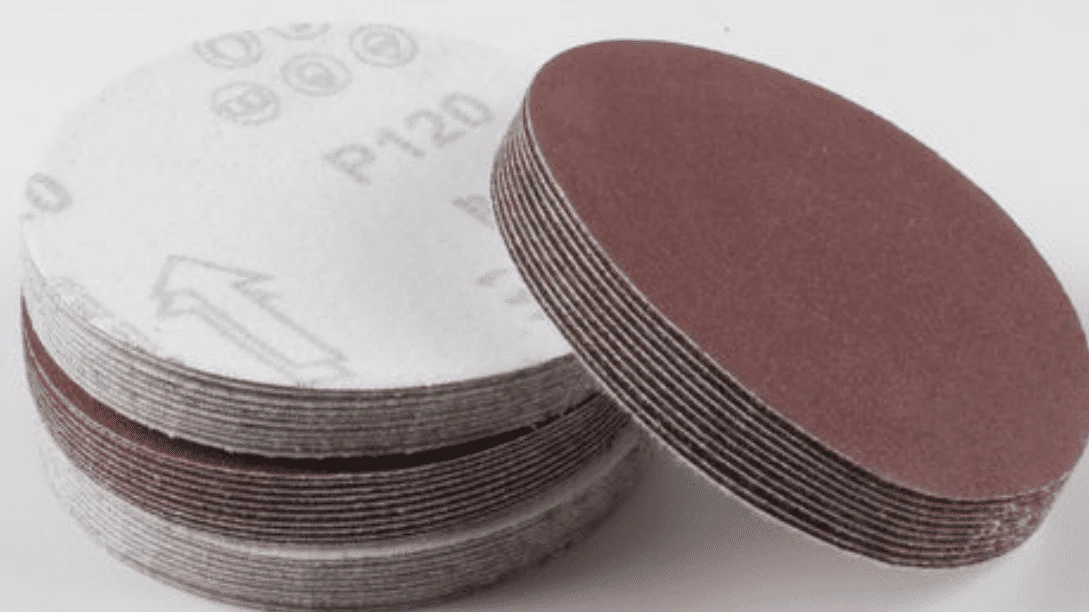

Disgiau tywodio papur tywod a dolen alwminiwm ocsid



I. system faterol a nodweddion strwythurol

Mae sylfaen dechnegol bachyn papur tywod a dolen alwminiwm ocsid wedi'i adeiladu ar system gyfansawdd aml-ddeunydd.



    Yr haen ddeunydd sylfaenyn nodweddiadol wedi'i wneud o bapur kraft dwysedd uchel neu ddeunyddiau cyfansawdd ffilm polyester. Nid yw'r dewis hwn yn fympwyol ond mae'n seiliedig ar ystyriaethau llym o berfformiad materol. Mae papur kraft dwysedd uchel, gyda'i gryfder tynnol rhagorol (fel arfer yn fwy na neu'n hafal i 150N/cm) a gwrthiant rhwygo (sy'n fwy na neu'n hafal i 8n/mm), yn darparu sylfaen gadarn ar gyfer y papur tywod. Ar y llaw arall, defnyddir deunyddiau cyfansawdd ffilm polyester ar gyfer eu sefydlogrwydd dimensiwn da a'u gwrthiant cemegol, sy'n addas ar gyfer amodau gwaith penodol. Er mwyn gwella perfformiad y deunydd sylfaen ymhellach, mae rhai cynhyrchion pen uchel yn cael triniaeth silanization arbennig, gan reoli tensiwn wyneb y deunydd sylfaen rhwng 32-38mn/m. Mae hyn nid yn unig yn sicrhau adlyniad yr haen sgraffiniol ond hefyd yn rhoi gwrthiant lleithder rhagorol i'r cynnyrch.

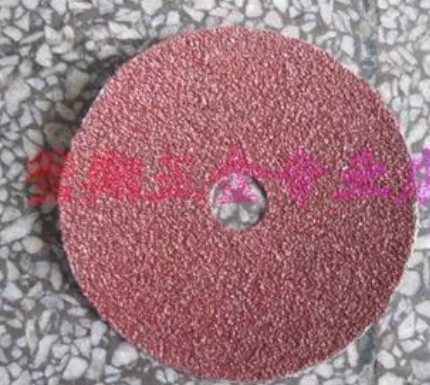

   Yr haen sgraffiniol, fel yr haen swyddogaethol graidd o bapur tywod, fel rheol mae'n defnyddio alwmina gwyn wedi'i asio (WA) neu alwmina brown (A) fel y prif ddeunydd. Mae'r gronynnau alwmina hyn, ar ôl sintro tymheredd uchel, yn ffurfio strwythur polycrystalline, gan waddoli'r papur tywod â chaledwch rhagorol a gwrthiant gwisgo. Mae dadansoddiad XRD yn dangos, mewn papur tywod o ansawdd uchel, y gall cynnwys y cyfnod -al₂o₃ yn yr haen sgraffiniol gyrraedd dros 92%, gyda meintiau grawn wedi'u crynhoi yn yr ystod 0.5-3 μm. Mae'r microstrwythur hwn yn sicrhau effeithlonrwydd torri a gorffeniad arwyneb y papur tywod. Mae dosbarthiad maint gronynnau'r haen sgraffiniol yn glynu'n llym â safon FEPA, yn amrywio o P80 i P2000. Ar gyfer papurau tywod o wahanol feintiau graean, mae crynodiad maint y gronynnau (D90/D10) yn cael ei reoli'n llym o fewn 1.5, gan sicrhau marciau malu cyson ac ailadroddadwy.

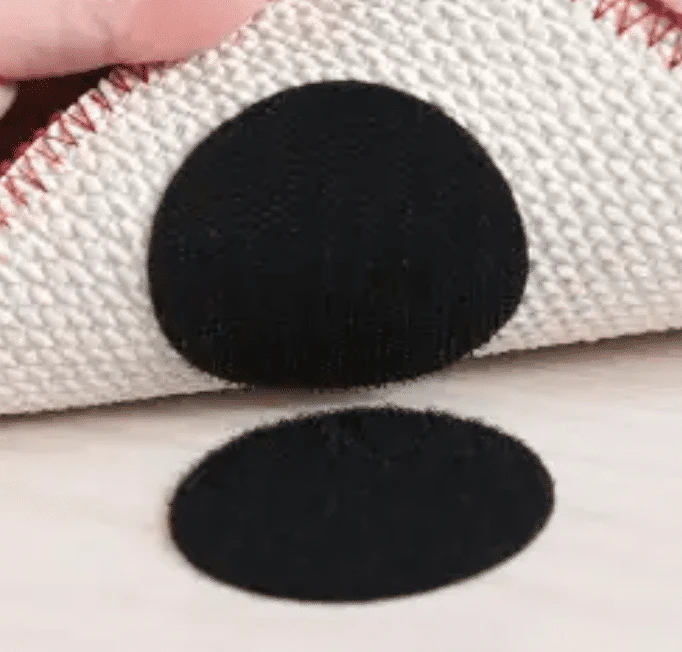

   Y system bachyn a dolen, mae gwasanaethu fel pont sy'n cysylltu papur tywod â'r peiriant malu, yr un mor hanfodol yn ei ddyluniad. Mae papur tywod modern yn aml yn cyflogi glud epocsi-polywrethan dwy gydran, sydd nid yn unig yn cynnwys cryfder croen rhagorol (hyd at 4.5N/cm), ond sydd hefyd yn dangos ymwrthedd tymheredd rhagorol ac ymwrthedd cyrydiad cemegol. Er mwyn gwella dibynadwyedd y system bachyn a dolen ymhellach, mae rhai cynhyrchion yn mabwysiadu strwythur cysylltiad ar y cyd dovetail. Trwy baru rhannau gwrywaidd a benywaidd a brosesir gan CNC, rheolir y gwastadrwydd yng nghymal y papur tywod i fod yn llai na neu'n hafal i 0.05mm, gan ddileu'r nam olrhain ar y cyd papur tywod traddodiadol i bob pwrpas a gwella'r ansawdd malu.





II. Rheolaeth fanwl gywir ar y broses weithgynhyrchu
Mae'r broses weithgynhyrchu o fachyn papur tywod a dolen alwminiwm ocsid yn weithdrefn fanwl gywir iawn sy'n cynnwys camau beirniadol lluosog. Yn y cam pretreatment deunydd sylfaen, defnyddir technoleg rhyddhau corona fel arfer i gynyddu gwerth dyne wyneb y sylfaen bapur i 42 mn/m, gan greu amodau delfrydol ar gyfer y broses gludo ddilynol. Mae triniaeth rhyddhau corona yn defnyddio cae trydan foltedd uchel i ïoneiddio'r aer a chynhyrchu plasma, sy'n actifadu wyneb y deunydd sylfaen, a thrwy hynny wella adlyniad yr haen gludiog.

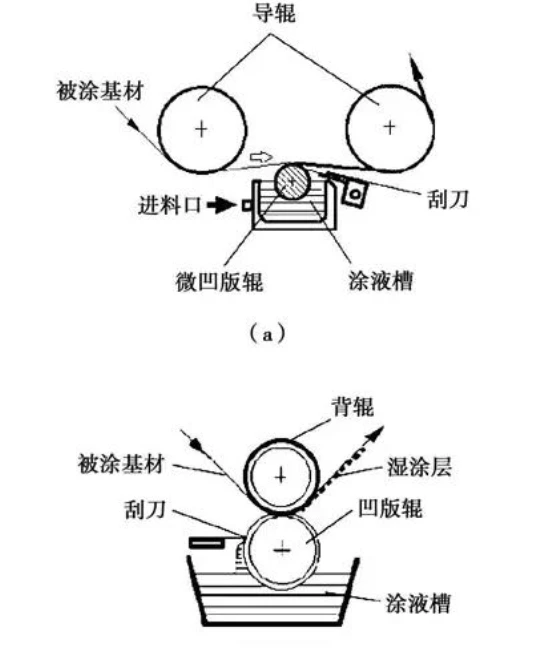

  Cymhwyso'r glud sylfaenyw un o'r prosesau allweddol wrth weithgynhyrchu papur tywod. Mae llinellau cynhyrchu modern fel arfer yn defnyddio technoleg argraffu micro-gravure, sy'n cymhwyso'r glud sylfaen yn gyfartal ar wyneb y swbstrad trwy rholer gravure wedi'i beiriannu'n fanwl gywir. Mae trwch yr haen glud fel arfer yn cael ei reoli rhwng 8 a 12 μm. Mae'n cael ei wella o fewn 3 eiliad gan system sychu bron-is-goch (gyda thonfedd o 850 nm), gan sicrhau nad oes dadffurfiad straen thermol yn digwydd yn yr haen glud a chynnal gwastadrwydd y swbstrad.





   Y broses sandio electrostatigyw'r dechnoleg graidd wrth weithgynhyrchu papur tywod. Mewn maes electrostatig gyda foltedd o 15-25kV a chryfder maes trydan o 3.5kV/cm, mae gronynnau alwmina yn cael eu ïoneiddio a'u gwefru. O dan rym y maes trydan, maent yn cael eu adsorbed yn unffurf ar wyneb y swbstrad gyda gwefr gyferbyn, gan ffurfio un haen o drefniant trefnus. Mae canfod maint gronynnau yn dangos y gall y broses sandio electrostatig gynyddu cyfradd gorchudd sgraffiniol papur tywod P1000 i 68 ± 2%, gwelliant o 23% dros y broses tywodio disgyrchiant draddodiadol, gan wella effeithlonrwydd torri ac oes y papur tywod yn sylweddol. Mae gan rai llinellau cynhyrchu pen uchel hefyd systemau iawndal deinamig, sy'n monitro'r cerrynt tywodio (0.5-2.0mA) mewn amser real ac yn addasu'r cyflymder bwydo yn awtomatig i gadw gwyriad maint y gronynnau o fewn ± 1μm, gan sicrhau sefydlogrwydd ansawdd papur tywod.

   Y broses ôl-halltuyw'r cam olaf wrth weithgynhyrchu papur tywod a cham hanfodol i sicrhau ei berfformiad. Mae llinellau cynhyrchu modern fel arfer yn defnyddio system cylchrediad aer poeth tri cham: adran cyn-gynhesu 60 gradd i wneud i'r haen gludiog lifo a dileu straen mewnol; adran tymheredd canolig 120 gradd i lenwi'r halltu cychwynnol a ffurfio cryfder gludiog cychwynnol; ac adran tymheredd uchel 180 gradd i gyflawni croesgysylltu llawn a gwneud y gorau o berfformiad yr haen gludiog. Mae dadansoddiad DSC yn dangos y gall y broses halltu tri cham wneud gradd halltu resin epocsi yn cyrraedd dros 95%, gan waddoli'r papur tywod ag ymwrthedd dŵr rhagorol (mae cyfradd cadw cryfder y croen yn fwy na neu'n hafal i 85% ar ôl socian mewn dŵr ar 23 gradd am 72 awr) ac ymwrthedd gwres.



Iii. Nodweddu perfformiad a mecanwaith methu

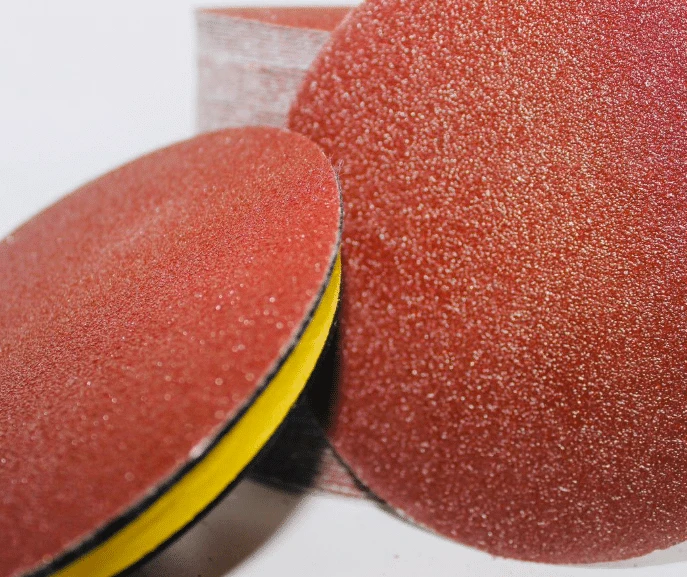

Mae perfformiad disgiau sandio yn effeithio'n uniongyrchol ar ansawdd ac effeithlonrwydd tywodio. Felly, mae cynnal nodweddiad cynhwysfawr o berfformiad papur tywod a dadansoddi ei fecanwaith methu yn ddwfn o arwyddocâd mawr ar gyfer optimeiddio dyluniad papur tywod a gwella ei berfformiad.



  Perfformiad Torriyw'r mynegai perfformiad mwyaf craidd o bapur tywod. Fel arfer, defnyddir y peiriant profi TCM ar gyfer gwerthuso meintiol. O dan gyflwr llwytho 20N, gall papur tywod P400 o ansawdd uchel gyflawni cyfradd symud o 0.32g/min ar blatiau dur ST12 wrth gynnal garwedd arwyneb o RA yn llai na neu'n hafal i 0.8μm, gan ddangos effeithlonrwydd torri rhagorol a gorffeniad arwyneb. Mae profion gwisgo yn dangos bod cromlin bywyd papur tywod o ansawdd uchel fel arfer yn cyflwyno nodweddion tri cham: y cam rhedeg i mewn cychwynnol (chwyldroadau 0-500), lle mae'r papur tywod ac arwyneb y workpiece yn addasu i'w gilydd ac mae'r effeithlonrwydd torri yn cynyddu'n raddol; Y cam gwisgo sefydlog (chwyldroadau 500-3000), lle mae effeithlonrwydd torri'r papur tywod yn parhau i fod yn sefydlog ac mae'r garwedd arwyneb yn parhau i fod yn gyson; a'r cam methiant cyflym, lle mae effeithlonrwydd torri'r papur tywod yn gostwng yn sydyn ac mae garwedd yr arwyneb yn dirywio. Gall cyfanswm y bywyd effeithiol gyrraedd dros 4000 o chwyldroadau.

    Dadansoddiad Modd Methuyn fodd pwysig o wella perfformiad papur tywod. Mae'r dadansoddiad yn datgelu mai datodiad gronynnau sgraffiniol yw prif fecanwaith methiant papur tywod, gan gyfrif am 68% o achosion methu. Trwy arsylwi SEM ar yr arwyneb methiant, gellir gweld bod methiant cydlynol yr haen gludiog a thorri gronynnau sgraffiniol yn cydfodoli, gan nodi bod angen optimeiddio caledwch y glud a'r cryfder bondio rhwng yr haen gludiog a'r swbstrad, yn ogystal â rhwng yr haenau gludiog a'r gronynnau, anghenion. Mae rhai astudiaethau wedi addasu'r haen gludiog trwy ychwanegu nano-SIO₂ (maint gronynnau 20nm), a gynyddodd gryfder y croen 27% wrth gynnal hyblygrwydd (elongation ar yr egwyl sy'n fwy na neu'n hafal i 150%), gan ymestyn bywyd gwasanaeth a dibynadwyedd y papur tywod i bob pwrpas.

    Tueddiad clogioyn ddangosydd allweddol sy'n effeithio ar brofiad defnyddiwr papur tywod. Mae clogio yn cyfeirio at y ffenomen lle mae malurion malu yn cronni ar wyneb y papur tywod, gan rwystro'r bylchau rhwng grawn sgraffiniol a lleihau'r effeithlonrwydd torri. Yn ôl y prawf safonol ASTM D3466, dangosodd y papur tywod â gorchudd gwrth-clogio stearate sinc ostyngiad o 72% mewn clocsio o’i gymharu â samplau heb eu trin wrth falu pren pinwydd gwyn, gan wella bywyd gwasanaeth yn sylweddol a malu effeithlonrwydd malu’r papur tywod. Cadarnhaodd dadansoddiad sbectrosgopeg is-goch fod y micro-bowdr polytetrafluoroethylen yn yr haen gwrth-leoli yn mudo i'r wyneb o dan effaith malu gwres, ffurfio ffilm hunan-iro, gan leihau adlyniad malurion malu a gostwng y duedd clogio i bob pwrpas.





Iv. Cyfarwyddiadau Optimeiddio ar gyfer Prosesau Cais
Mae defnyddio cynfasau sgraffiniol bachyn a dolen papur tywod alwminiwm ocsid yn gorchuddio sawl cae, ac mae'r gofynion ar gyfer perfformiad y papur tywod yn amrywio mewn gwahanol feysydd. Felly, mae optimeiddio'r prosesau cais ar gyfer gwahanol senarios cais yn arwyddocâd mawr ar gyfer trosoli perfformiad y papur tywod yn llawn a gwella ansawdd y malu.



Ym maes peiriannu manwl gywirdeb, rhaid i gymhwyso disgiau sandio ddilyn yr egwyddor o falu graddedig. Mae malu graddedig yn cyfeirio at ddewis papurau tywod o wahanol raeanau yn seiliedig ar ofynion garwedd arwyneb y darn gwaith, a gweithredu dilyniannol malu garw, malu lled-ofynion, malu manwl gywirdeb a sgleinio. Gan gymryd sgleinio rhannau aloi alwminiwm awyrofod fel enghraifft, llif nodweddiadol y broses yw: P80 → P120 → P180 → P240 → P320 → P400 → P600 → P800, gyda'r gyfradd porthiant yn gostwng 30% ar bob cam, yn y pen draw o ansawdd arwyneb. Mae rhai mentrau hefyd wedi datblygu systemau tywodio deallus, sy'n defnyddio synwyryddion dadleoli laser i fonitro garwedd yr arwyneb mewn amser real a newid y graeanau papur tywod yn awtomatig, a thrwy hynny gynyddu'r effeithlonrwydd prosesu 40% wrth sicrhau cysondeb ansawdd wyneb.

O dan amodau gwaith arbennig, mae dewis ac optimeiddio papur tywod yn arbennig o bwysig. Er enghraifft, mewn gweithrediadau paentio cyffwrdd modurol, mae malu dŵr fel arfer yn cael ei fabwysiadu i leihau llygredd llwch a gwella ansawdd yr arwyneb paent. Mae'r broses malu dŵr yn gosod galwadau uchel ar wrthwynebiad dŵr papur tywod. Felly, dylid dewis papur tywod sy'n gwrthsefyll dŵr (cyfres W), gyda chyfradd amsugno o ddim mwy na 5% a gwrthiant dŵr yn yr haen gludiog (ar ôl socian mewn dŵr 70 gradd am 168 awr, nid yw cyfradd cadw cryfder y croen yn llai na 75%), er mwyn sicrhau nad yw'r papur tywod yn cwympo nac yn dadffurfio yn ystod torri dŵr a chynnal a chadw stable stable. Ar gyfer rhannau sydd â radiws crymedd R <5mm, argymhellir papur tywod sylfaen cefn elastig. Gall ei wrthwynebiad blinder plygu gyrraedd dros 100,000 o weithiau, gan ganiatáu iddo lynu'n agos at yr arwyneb afreolaidd a chyflawni malu unffurf.

Mae cynnal a chadw a gofalu papur tywod hefyd yn effeithio ar ei fywyd gwasanaeth a'i ansawdd malu. Argymhellir defnyddio'r dull croes-grindio, hynny yw, newid y cyfeiriad malu yn rheolaidd yn ystod y broses falu, a all gynyddu cyfradd defnyddio sgraffiniol 25% ac ymestyn oes gwasanaeth y papur tywod. Wrth lanhau, dylid defnyddio aer cywasgedig (0.6MPA) i chwythu'r malurion malu a'r llwch i'r cyfeiriad arall. Ni ddylid defnyddio toddyddion organig i osgoi niweidio'r haen gludiog a'r deunydd sylfaen. Dylai'r amgylchedd storio reoli'r tymheredd a'r lleithder (23 ± 2 radd /50 ± 5%RH) i atal y deunydd sylfaen rhag amsugno lleithder ac anffurfio, a allai effeithio ar wastadrwydd y papur tywod.
